Фитинги для РВД стандарта JIC

Рукава высокого давления (далее РВД) представляют собой гибкие трубопроводы, которые передают энергию с помощью транспортировки масел, эмульсий и других гидравлических жидкостей. В качестве соединения РВД с ответной частью, используются фитинги для РВД.

Фитинги для РВД — это соединительная часть элементов трубопровода, которая устанавливается в местах поворотов, переходов, разветвлений и соединений различных диаметров труб. Фитинги для РВД являются важнейшим звеном в гидравлической системе. Ни один вид техники нормально не функционирует без грамотной гидроразводки, и, соответственно, ни одна гидравлическая система не обходится без такой важной детали, как фитинг.

Как правило, системы, в которых используются фитинги для РВД, могут работать в диапазоне температур от -20 до +120°С для углеродистой стали и от -60 до +200°С для нержавеющей стали.

Мы предлагаем высококачественные фитинги для РВД компании Cast. Компания Cast предлагает все типы фитингов американских, европейских и японских стандартов.

Все фитинги и муфты CAST разделяются на две группы:

• Универсальные — для рукавов без зачистки или с зачисткой только наружного слоя рвд.

• Interlock — для рукавов тяжелой серии с наружной и внутренней зачисткой.

Гидравлические фитинги для РВД универсальной серии используются с рукавами всех типов, кроме навивочных. При монтаже фитинга не требуется снимать с рукава внутренний и наружный слои резины. Гидравлические фитинги для рукавов высокого давления серии Interlock используются с РВД навивочной конструкции. В этом случае необходимо зачищать внутренний и наружный слой резины.

Фитинги для РВД можно приобрести разных типов и размеров согласно стандартам DK (ГОСТ), DKO, DKL, DKI, BSP, ORFS, JIC, JIS, ORFS, NPTF, SF, Banjo — с метрическими, дюймовыми и трубными резьбами, в т.ч. цельногнутые фитинги с изгибом под углом 45 и 90 градусов.

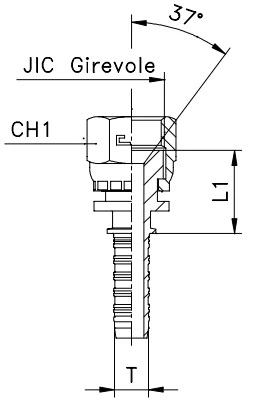

Фитинг стандарта JIC

• Фитинг JIC (Joint Industrial Committee) — американский стандарт, один из самых популярных стандартов фитингов используемых на технике американского производства.

• Стандарт JIC также применяется в трубных соединениях для соединения гидравлических труб путем их предварительной развальцовки под углом 37°.

• Фитинг JIC имеет дюймовую цилиндрическую резьбу UNF (внутреннюю) и конус уплотнения 74°.

• Стандарт фитингов JIC соответствует требованиям стандартов SAE J514, ISO 8434-2.

• Фитинги могут быть изготовлены из углеродистой стали с покрытием из цинка и из нержавеющей стали.

• Резьба: дюймовая от 7/16"-20" до 2 1/2"-12".

• Диаметры рукавов: от 6 до 50 мм.

• Виды исполнения фитинга: прямой 0°, угловой 45°, угловой 90°, и в виде штуцера с наружной резьбой.

Мы предлагаем штуцеры JIC с наружной цилиндрической резьбой и конусом 74°, фитинги с накидной и предварительно обжатой гайкой, фитинги JIC compact. Вы можете купить прямые фитинги JIC, а также фитинги с углом 45 и 90°. Если вы используете навивочные рукава, мы предлагаем фитинги JIC Interlock.
